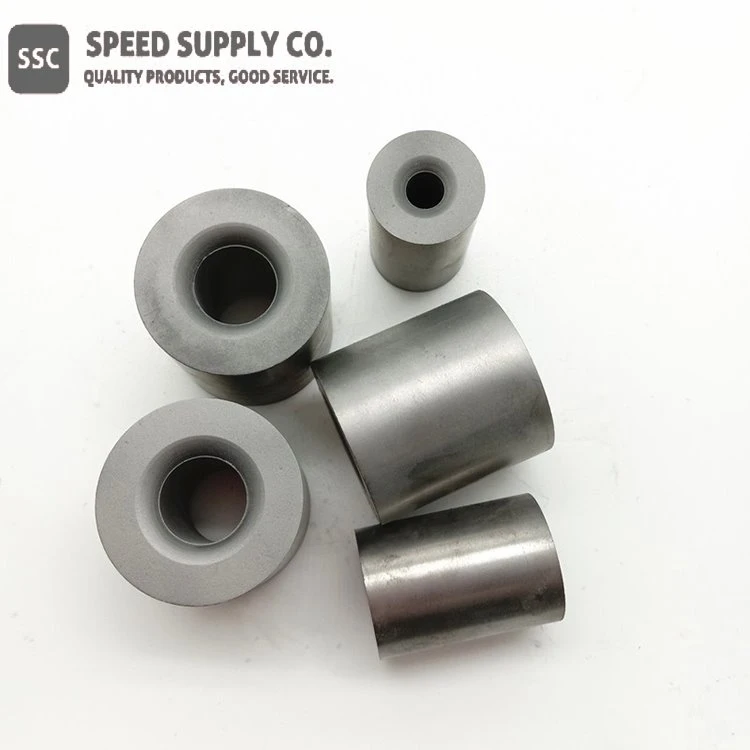

Tungsten Carbide Cold Heading Die

CAS-nr: 12774-15-1

Funktion

CAS-nr:	12774-15-1
Linjär formel:	WCCo
Material:	Volframkarbid/koboltlegering (Co 5-10 procent)
Typ:	Allmän rubrik dör Monterad Die Tungsten Carbide två-punch
Storlek:	Anpassa

Tungsten Carbide Cold Heading Die Beskrivning

Kallrubrik är en kallformningsprocess som i huvudsak innebär att man applicerar kraft med en stans på änden av ett metallämne som finns i en form. Kraften måste överskrida metallens elastiska gräns (sträckgräns) för att orsaka plastiskt flöde. Det kan anses vara en smide utan värme. Rubrik omfattar rubbning och extrudering och utförs ofta i samband med andra kallformningsoperationer såsom limning, håltagning, trimning, trådrullning, ämnesvalsning och spetsning. Cold heading används vanligtvis för att skapa anpassade skruvar, bultar och andra anpassade fästelement av rund metall.

WC-Co (karbid) är det generiska namnet för viss metall som kombineras med en volframkarbid (WC) och en kobolt (Co) som är ett bindemedel och sintrar vid hög temperatur och produceras.

Generellt anses den ha hårdheten bredvid diamanten. Men dess egenskaper varierar med olika förhållanden mellan WC och Co. Den kan ändras ytterligare genom att lägga till Ni eller Cr, och därmed bildas fler typer av WC-Co (karbid). WC-Co (karbid) utan Co utvecklas också.

WC-Co (karbid) används huvudsakligen som material för ett fält som kräver nötningsbeständighet och slagtålighetsegenskaper som ett skärverktyg eller formen. Vi skulle välja valfri typ av WC-Co (karbid) beroende på kundens specifikationer.

WC-Co-legeringar

ISO-klass	toalett	Co procent	Hårdhet Ra	Ansökan
K01	Balans	3	92	Precisionsborrning osv.
K05/K10/20	Balans	6	89.5-91.5	Allmän bearbetning etc.
K30	Balans	8	88-89.5	Gjutjärn, bearbetning etc.
K35	Balans	10	87-89	Borrning, bearbetning etc.
--	Balans	15	87	Slitapplicering etc.
--	Balans	20	85.5	Stämpling av smådelar mm.

Vi tillhandahåller även WC-TiC-Co med motsvarande ISO-klasser P10, P20, P30; och WC-TiC-TaC-Co-karbid med motsvarande ISO-kvaliteter P25, P40, M10, M20, M30.

Tungsten Carbide Cold Heading Die Specifikation

Enhet: mm

Typ	Ytterdiameter (OD)		Innerdiameter (ID)		höjd
Typ	Nominell storlek	Tolerans	Nominell storlek	Tolerans	Nominell storlek	Tolerans
12	12.6	±0.3	1.5	-0.6	Mindre än eller lika med 40	plus 1,3 plus 0.5
12	12.6	±0.3	2.0	-0.6	Mindre än eller lika med 40	plus 1,3 plus 0.5
13	13.6	±0.3	2.5	-0.6	Mindre än eller lika med 40	plus 1,3 plus 0.5
16	16.6	±0.4	2.5	-0.8	Mindre än eller lika med 40	plus 1,3 plus 0.5
18	18.6	±0.4	2.0	-0.8	Mindre än eller lika med 40	plus 1,3 plus 0.5
20	20.6	±0.4	2.0	-0.8	Mindre än eller lika med 50	plus 1,4 plus 0.5
22	22.8	±0.4	4.6	-1.0	20-60	plus 1,4 plus 0.5
22	22.8	±0.4	6.4	-1.0	20-60	plus 1,4 plus 0.5
25	24.8	±0.4	6.4	-1.0	20-60	plus 1,4 plus 0.5
25	24.8	±0.4	8.2	-1.0	20-60	plus 1,5 plus 0.5
26	26.4	±0.4	2.5	-0.8	20-60	plus 1,5 plus 0.5
26	26.4	±0.4	3.6	-1.0	20-60	plus 1,5 plus 0.5
26	26.4	±0.4	4.2	-1.0	20-60	plus 1,5 plus 0.5
26	26.4	±0.4	3.0	-0.8	20-60	plus 1,5 plus 0.5
26	26.4	±0.4	6.0	-1.0	20-60	plus 1,5 plus 0.5
30	29.8	±0.4	6.4	-1.1	20-60	plus 1,5 plus 0.5

OD Större än eller lika med 30 mm

Typ	Ytterdiameter (OD)		Innerdiameter (ID)		höjd
Typ	Normal storlek	Tolerans	Normal storlek	Tolerans	Normal storlek	Tolerans
30-70	30.8-71.2	±0.4, ±0.5, ±0.6, ±0.7, ±0.8	7.2-28	-1.0, -1.1, -1.2	15-60	plus 1,5/ plus 0.5, plus 1.7/ plus 0.5

Betyg och rekommenderade ansökningar

Betyg, egenskaper och tillämpningar rekommenderas
Kvalitet	Fysiska och mekaniska egenskaper			Applikationer rekommenderas
Kvalitet	Densitet g/cm3	Hårdhet HRA	TRS N/mm2	Applikationer rekommenderas
CM20	14.75	89.3	300	Standardprodukter stansnings- och-nötningsbeständiga delar
CM20B	14.75	90.1	2700	Slitstarka-delar
CM25	14.55	89	2800	Standardprodukter stansning
CM30A	14.25	88.5	2800	Kuggstämpling
CM32B	14.15	90.9	3200	Stansning av rostfritt folie
CM35B	13.92	89.5	3200	Stansning av rostfritt folie
CM40	13.95	84.5	2600	Hög slagkraft fäste stansning eller röd stansning
CM40B	13.65	86.2	2600	Rostfri stolpe-förkorta stansning eller röd stansning
CM45	14.1	85.5	2680	Måttlig stötfästning, stång-förkorta stansning eller röd stansning
CM45A	13.85	87	2900	Standard slagfastsättning stansning
CM45B	14.01	88	2850	Standard slagprodukter stansning
CM50	13.8	84	2450	Vanligt-kolstål, låg-legerat stål standard slagfastsättningsstansning eller mutterstansning
CM50A	13.42	84.5	2500	Kolstål, legerat stål, stansning av rostfritt stål (stång-förkortad, rak stång i standardstorlek)
CM50B	13.45	85.1	2650	Kolstål, legerat stål, stansning av rostfritt stål (liten stolpe-förkorta)
CM50C	13.37	84.3	2550	Kolstål, legerat stål, stansning av rostfritt stål (stor storlek rak stång, stolpe-förkorta)
CM50E	13.75	85.5	2800	Kolstål, legerat stål, stansning av rostfritt stål (stav-förkorta, standardstorlek{1}}förkorta stolpe, etc.)
CM55A	13	84.4	2700	Kall rubrik stansar med slagtålighet och-nötningsbeständig
CM60	13.6	83.5	2500	Vanligt-kolstål, låg-legerat stål standard slagfästning stansning, eller mutter stansning, försänkt stansning
CM60A	13.2	84.1	2600	Vanligt-kolstål, legerat stål, stansning av rostfritt stål (produkt med hög slagkraft som stor rak stång, försänkt, etc.
CM60B	13.56	86	2700	Standard slagfastsättning stansning
CM65	13.6	82.8	2580	Hög slagkraft fäste stansning
CM65A	13.15	83.6	2650	Hög slagkraft fäste stansning
CM65B	13.2	85	2800	Produktstansning i rostfritt stål
CM65C	13.18	83.5	2680	Hög slagkraft fäste stansning eller röd stansning
CM70	13.4	82.5	2500	Slagkraftig stansning eller mutter
CM70C	13.1	82	2600	Slagkraftig stansning eller mutter
CM80	13.1	81	2450	Enorma slagfastsättningsstansning

Kemiska identifierare

Linjär formel	WCCo
MDL-nummer	MFCD00064847
EG nr.	N/A
Beilstein/Reaxys nr.	N/A
Pubchem CID	N/A
IUPAC-namn	N/A
LEDER	[W plus 4].[C-4].[Co]
InchI-identifierare	InChI=1S/C.Co.W/q-4;; plus 4
InchI nyckel	UONOETXJSWQNOL-UHFFFAOYSA-N

Volframkarbid/kobolt munstycksegenskaper (teoretiska)

Sammansatt formel	CCoW
Molekylvikt	254.78
Utseende	Grå Stång
Smältpunkt	N/A
Kokpunkt	N/A
Densitet	N/A
Löslighet i H2O	N/A
Exakt mässa	254,783997 Da
Monoisotopisk massa	254.884003 Da
Avgift	N/A

Volframkarbid/kobolt DIe Hälso- och säkerhetsinformation

Signalord	Varning
Faroangivelser	H334-H317-H228
Farokoder	F, Xn
Riskkoder	11-42/43
Säkerhetsförklaringar	22-23-24-37-45-60
RTECS-nummer	N/A
TRANSPORTINFORMATION	UN3178 4.1/PG III
WGK Tyskland	3
GHS-piktogram	GHS02 låga GHS08 Hälsofara GHS07 Utropstecken
