Funktion
Linjär formel: | WCAg, WCu, WCCu |
Material: | WCAg40 (volframkarbid 60 viktprocent, silver 40 viktprocent) VFG10 (volfram 90 viktprocent, koppar 10 viktprocent) VFG20 (volfram 80 viktprocent, koppar 20 viktprocent) WCCu30 (volframkarbid 70 viktprocent, koppar 30 viktprocent) |
Standard: | ASTM B 663-94 |
Form: | Olika |
Storlek: | Anpassa |

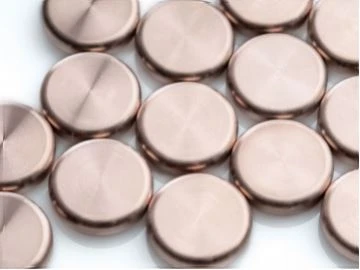

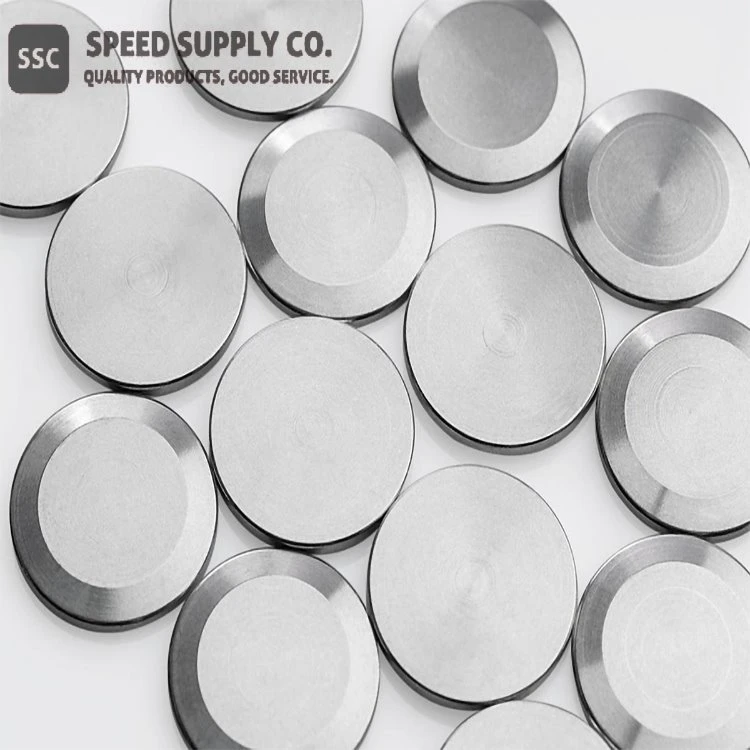

Tungsten Vacuum Kontaktbeskrivning
Elektriska kontakter bygger elektriska anslutningar mellan komponenter i överspänningsskydd, reläer och brytare. Kraven på brytarkontakterna är olika beroende på kopplingseffekt, kopplingsspänning, kopplingsfrekvens, kontinuerlig ström samt start- och brytström. Följaktligen varierar kraven på kontakterna och metoderna för att säkerställa deras säker funktion. För att förhindra oxidation kan kontakterna göras korrosionsbeständiga genom beläggning med ädelmetaller eller genom att driva kontakterna i vakuum, inert gas eller olja. Andra problem inkluderar kontakterosion, erosion av gnistöverslag eller ljusbågsbildning och svetsning med hög effekt. Dessa problem kan lösas genom att använda eldfasta metaller som volfram.
Samtidigt måste ett lågt kontaktmotstånd säkerställas. Detta kan dock tillhandahållas av låg-smältande men mycket ledande metaller som koppar och silver. Beroende på kravet kombineras egenskaperna hos högsmältande metaller med egenskaperna hos högledande metaller. Därför tillverkas legeringar där båda komponenterna finns i ett lämpligt förhållande till varandra. Detta skapar kontakter med mycket bra svetsmotstånd och bra kontaktmotstånd.
Vacuum Contact (WCAg) Specifikation
Material | Densitet (g/cm3) Större än eller lika med | Hårdhet HB Större än eller lika med | Resistivitet (MS/m) Större än eller lika med | Luftinnehåll (ppm) Mindre än eller lika med | Ingrediens (viktprocent) | |
Syre | Kväve | |||||
WCAg40 | 12.75 | 200 | 21 | 100 | 60 | Ag: 40±2 |
Vi levererar även våra WCu-kopplingskontakter i VFG-kvalitet (Vacuum Fine Grained). Det betyder att de är ultrarena och har en utmärkt elektrisk ledningsförmåga. Beroende på kraven har vi olika VFG-material i vårt sortiment med två olika kopparinnehåll:
VFG10 (volfram 90 viktprocent, koppar 10 viktprocent)
VFG20 (volfram 80 viktprocent, koppar 20 viktprocent)
Vår kopplingskontakt gjord av WCCu30 är ett kostnads-effektivt alternativ till WCAg och är också tillverkad av låg-gasråvara för användning i vakuum.
WCCu30 (volframkarbid 70 viktprocent, koppar 30 viktprocent)
Vakuumkontaktmaterialegenskaper
WCAg40 | VFG10 | VFG20 | WCCu30 | |
WC (viktprocent) | 60 | 0 | 0 | 0 |
Ag (viktprocent) | 40 | 0 | 0 | 0 |
W (viktprocent) | 0 | 90 | 80 | 0 |
Cu (viktprocent) | 0 | 10 | 20 | 30 |
Densitet (g/cm3) | 12.6 | 16.5 | 15.2 | 12.2 |
Elektrisk ledningsförmåga (m/ohmmm2) | 20 | 22 | 25 | 15 |
Hårdhet HV30 | 170 | 220 | 210 | 230 |
Tungsten Vacuum Contact Applications och relaterade industrier
● Vakuumbrytare
